Väčšina 3D CAD systémov je postavená na jednom geometrickom jadre, ktoré zabezpečuje vytváranie a spracovanie 3D modelov. IRONCAD prináša odlišný prístup – umožňuje pracovať s dvoma významnými geometrickými jadrami, Parasolid a ACIS. Konštruktér tak získava väčšiu flexibilitu pri práci s modelmi, výmene dát aj pri riešení rôznorodých konštrukčných úloh.
Čo je geometrické jadro a prečo na ňom záleží?
Geometrické jadro je výpočtový základ 3D CAD systému. Zodpovedá za matematický opis geometrie a za operácie, ako sú vytváranie objemových telies, zaobľovanie hrán, zrážanie hrán, tvorba dutín, orezávanie plôch či spájanie geometrických prvkov.
Kvalita a vlastnosti jadra môžu ovplyvniť, či sa určitá operácia podarí, ako systém spracuje zložitú geometriu alebo ako si poradí s modelom importovaným z iného CAD systému.
IRONCAD využíva dve zavedené geometrické technológie:
 |
 |
|

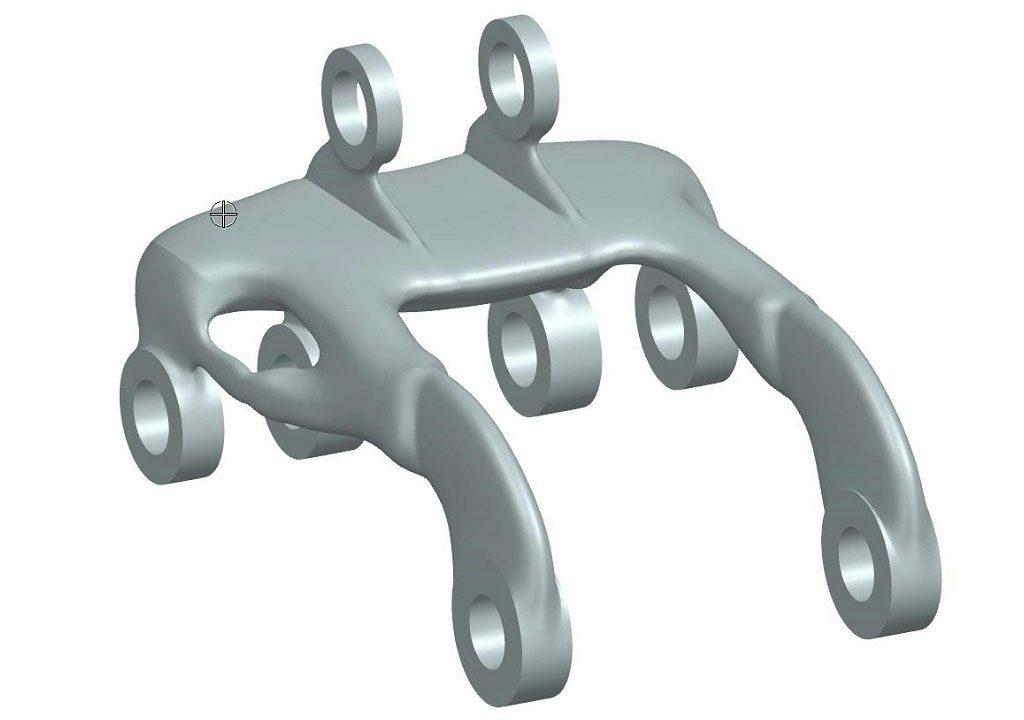

Parasolid Geometrické jadro vyvíjané spoločnosťou Siemens, využívané v mnohých profesionálnych CAD aplikáciách. |

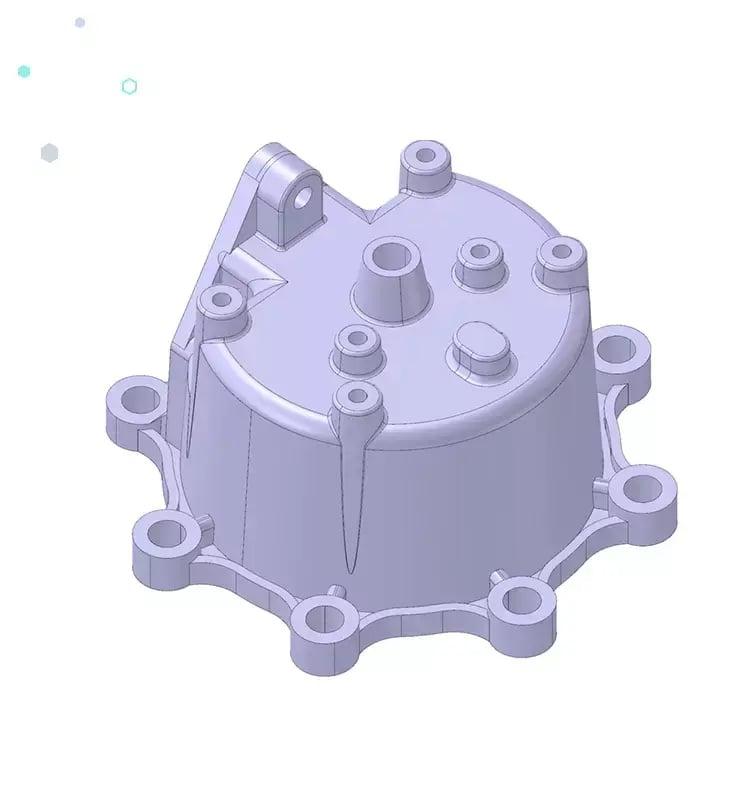

ACIS Geometrické jadro od spoločnosti Spatial, určené na modelovanie a spracovanie 3D geometrie. |
Hlavná výhoda: nemusíte sa spoliehať iba na jedno jadro
V mnohých CAD systémoch je používateľ odkázaný na jedno geometrické jadro. Ak konkrétna operácia narazí na geometrický problém, môže byť potrebné upraviť model, zmeniť postup konštruovania alebo hľadať iné riešenie.
IRONCAD umožňuje využiť Parasolid aj ACIS. Ak sa pri určitej operácii prejavia obmedzenia jedného jadra, konštruktér môže vyskúšať druhé. Obe technológie majú svoje špecifiká a ich výsledky sa môžu pri niektorých operáciách líšiť.
V praxi to môže pomôcť napríklad pri:
-
Zaobľovaní a zrážaní hrán – keď sa operácia nedarí vykonať podľa očakávania.
-
Tvorbe zložitej geometrie – pri modeloch s komplikovanými prechodmi, dutinami či plochami.
-
Importe modelov z iných CAD systémov – keď sa geometria po importe nespracuje správne.
-
Konverzii polygonálnych modelov na objemové telesá – pri spracovaní vhodných uzavretých faceted modelov.
-
Úpravách existujúcich modelov – keď sa po zmene rozmerov alebo geometrie objavia problémy s niektorou operáciou.
Tieto možnosti nie sú iba teoretické. V komunite IRONCAD sú zdokumentované prípady, keď zmena jadra pomohla vyriešiť problémy s importom súborov STEP a IGES, so zaobľovaním hrán alebo s konverziou polygonálnej geometrie. Výsledok však vždy závisí od konkrétneho modelu a operácie.
Zmena jadra bez nutnosti začínať odznova
Jednou z najzaujímavejších vlastností IRONCADu je možnosť zmeniť geometrické jadro existujúceho dielu. Konštruktér tak môže podľa potreby prepnúť model z Parasolidu na ACIS alebo opačne a následne pokračovať v práci.
IRONCAD zároveň umožňuje kombinovať diely vytvorené pomocou oboch jadier v jednej zostave. Nie je teda nevyhnutné, aby všetky komponenty projektu používali rovnakú geometrickú technológiu.
To je praktické najmä v prostredí, kde sa kombinujú vlastné konštrukčné diely, dodávateľské modely a geometria z rôznych zdrojov. Každý diel môže využívať jadro, ktoré je pre daný model vhodnejšie.
Čo to znamená pre každodennú prácu konštruktéra?
Prínos duálneho jadra nie je v tom, že každá operácia bude automaticky rýchlejšia alebo že sa už nikdy nevyskytne geometrická chyba. Jeho skutočnou hodnotou je ďalšia možnosť, ako problém vyriešiť bez nutnosti meniť celý pracovný postup.
Konštruktér získava väčšiu flexibilitu pri tvorbe dielov, úpravách zložitej geometrie a práci s importovanými dátami. V niektorých prípadoch môže jednoduchá zmena jadra ušetriť čas, ktorý by inak musel venovať hľadaniu alternatívneho postupu.
Duálne jadro navyše dopĺňa ďalšie charakteristické vlastnosti IRONCADu – intuitívne priame modelovanie, prácu s katalógmi a flexibilné navrhovanie zostáv.
IRONCAD: sloboda voľby aj pri samotnej geometrii
Duálne geometrické jadro je významným technickým rozdielom IRONCADu. Namiesto závislosti od jedinej geometrickej technológie poskytuje prístup k dvom etablovaným jadrám – Parasolid a ACIS – a umožňuje ich kombinovať v rámci jedného konštrukčného prostredia.
Pre konštruktéra to znamená väčšiu flexibilitu a ďalšiu možnosť pri riešení náročných modelovacích úloh.
IRONCAD nie je zaujímavý len tým, ako rýchlo môžete model vytvoriť, ale aj tým, aké možnosti máte, keď potrebujete model upraviť alebo vyriešiť komplikovaný geometrický problém.
